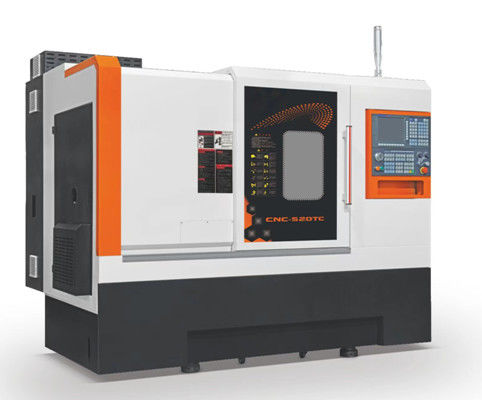

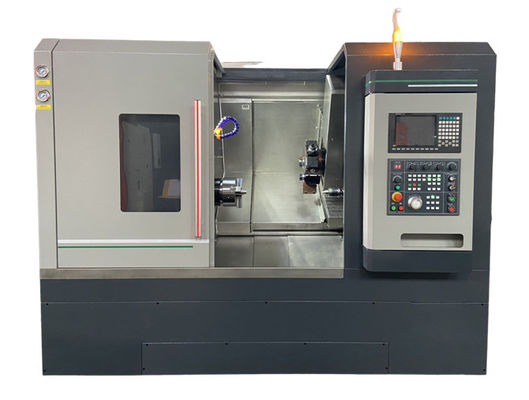

उच्च कठोरता सीएनसी धातु ड्रिलिंग मिलिंग पीस मशीन भारी काटने

सीएनसी धातु ड्रिलिंग मिलिंग पीस मशीन

न्यूनतम आदेश मात्राः 1 सेट/सेट
आपूर्ति क्षमताः 300 सेट/सेट प्रति माह
बंदरगाह: क़िंगदाओ
भुगतान की शर्तें: टी/टी
स्थिति: नई
उत्पत्ति स्थान: शेडोंग, चीन (महाद्वीप)
ब्रांड नाम: जीएनजी
सीएनसी या नहींः सीएनसी
प्रमाणन: सीई
वारंटीः 1 वर्ष
बिक्री के बाद सेवा प्रदान की गई: विदेशी सेवा प्रदान नहीं की गई
प्रसव का विवरण: 30-45 दिन

विनिर्देश
सीएनसी-650टीसी टर्न-फ्राइंग कम्पोजिट मशीन के पैरामीटर

तकनीकी मापदंड			मानक विन्यास
परियोजना	नाम	पैरामीटर	सहायक उपकरण का नाम	उत्पत्ति	ब्रांड	टिप्पणियाँ
बिस्तर का फ्रेम	बिस्तर, एक में उच्च गुणवत्ता वाले कास्ट आयरन का आधार, 30°झुका हुआ बिस्तर		संख्यात्मक नियंत्रण प्रणाली	जापान
प्रसंस्करण सीमा	बिस्तर का अधिकतम घुमावदार व्यास	600 मिमी	स्पिंडल सेवक	जापान
	डिस्क का अधिकतम मशीनिंग व्यास	320 मिमी	फ़ीड एक्सिस सर्वो	जापान
	घर्षण प्लेट का अधिकतम मशीनिंग व्यास	320 मिमी	टावर सर्वो	संयुक्त उद्यम
	बार स्टॉक की अधिकतम प्रसंस्करण लंबाई	480 मिमी	मैकेनिकल स्पिंडल	ताइवान	जियानचुन
	छेद व्यास के माध्यम से अधिकतम पट्टी	Ф51	पेंच असर	जापान	नाची
			रोलर रैखिक मार्गदर्शक	ताइवान	यिनताई
स्ट्रोक फ़ीड	एक्स-अक्ष अधिकतम यात्रा	220 मिमी	बॉल स्क्रू	ताइवान	FANUC 0I-TF	5 बैग
	अधिकतम Z-अक्ष यात्रा	520 मिमी	सर्वो पावर टावर	ताइवान	FANUC
	एक्स/जेड अक्ष तेज गति दर	30 मिनट	खोखले हाइड्रोलिक चक	ताइवान	FANUC
	एक्स/जेड स्क्रू व्यास/पीच	X:4010 Z:32/10	हाइड्रोलिक प्रणाली	संयुक्त उद्यम	TAIDA/HUICHUAN
	एक्स/जेड रैखिक गाइड चौड़ाई	45 मिमी	स्वचालित स्नेहन प्रणाली	संयुक्त उद्यम	YUPU
	एक्स-अक्ष सर्वो मोटर	β12(ब्रेक के साथ )	शीतलन जल पंप	संयुक्त उद्यम	वानक्वान
	Z-अक्ष सर्वो मोटर	β12	विद्युत घटक	फ्रांस
	टावर सर्वो मोटर	3 एन.एम.
	पावर हेड मोटर	β12
सटीकताओजीई ओ	एक्स और जेड अक्ष की स्थिति की सटीकता	±0.003 मिमी
	एक्स, जेड अक्ष दोहराव	±0.003 मिमी
पूंछ	पूंछ के आवरण का विनिर्देश	मोह#5
	पूंछ के आस्तीन की यात्रा	25~525	यादृच्छिक फ़ाइल
	कॉकटेल दबाव सीमा	5 ~ 25pa	कारखाने का प्रमाणपत्र * 1 प्रति सिस्टम ऑपरेटिंग निर्देश * 1 प्रति सिस्टम प्रोग्रामिंग मैनुअल * 1 प्रति
	पूंछ के आंदोलन का मोड	प्रोग्राम करने योग्य हाइड्रोलिक आंदोलन
स्पिंडल	स्पिंडल नाक प्रकार	A2-8
	छेद व्यास के माध्यम से धुरी	Φ101
	अधिकतम धुरी गति	4500 आरपीएम
	स्पिंडल सर्वो मोटर की शक्ति	11 किलोवाट
औजार	सर्वो पावर टावर	BMT55/12T
	काटने वाले सिर का आकार	330
	हैंडल विनिर्देश	25*25
	बोरिंग बार	फ32
	0 डिग्री साइड फ्रिलिंग हेड (1)	ER32/3000मोड़ो
	90 डिग्री की ओर पीसने वाला सिर (1)	ER32/3000मोड़ो
अन्य	कुल क्षमता	26 किलोवाट
	उपकरण मशीन का शुद्ध भार	के बारे में4000 किलो
	मशीन का आकार (लंबाई * चौड़ाई * ऊंचाई)	2800*1700*2000

इस उत्पाद विवरण, डेटा और वास्तविकता के बीच त्रुटियां हो सकती हैं, यदि कोई परिवर्तन है तो अलग से सूचित किया जाएगा!

उत्पाद की विशेषताएं
उच्च कठोरता, भारी काटने, उच्च स्थिरताः एकात्मिक कास्टिंग प्रकार के ढलान वाले बिस्तर का उपयोग, 30 ° ढलान वाले बिस्तर संरचना और मोटी सुदृढीकरण डिजाइन के साथ,विकृति और थर्मल विरूपण को कम करने के लिए.
उच्च परिशुद्धता और उच्च गतिशील प्रतिक्रियाः उच्च परिशुद्धता वाले गोलाकार बीयरिंगों का उपयोग सामने और पीछे किया जाता है, ताकि धुरी उच्च कठोरता और उच्च धुरी घूर्णन सटीकता प्राप्त कर सके।धुरी सर्वो इकाई उच्च परिशुद्धता और सुविधाजनक रखरखाव है.
उच्च दक्षताः अधिकतम धुरी गति 4500 आरपीएम/मिनट, तेजी से आंदोलन 30 मीटर/मिनट तक।और आभासी वाई-अक्ष समारोह का एहसास होता है.
